製作事例
鋼板曲げ加工品
- 鋼板切断
- 曲げ加工
- 鋼板
| お困りごと内容 |
|
|---|---|
| 業界 | インフラ、電設資材 |
| 素材 | SS400 |
| サイズ | 厚さ4.5mm×幅200mm×長さ286mm(曲げ時全長) |
| 鋼材種類 |
|
| 加工内容 |
|
製作事例の内容

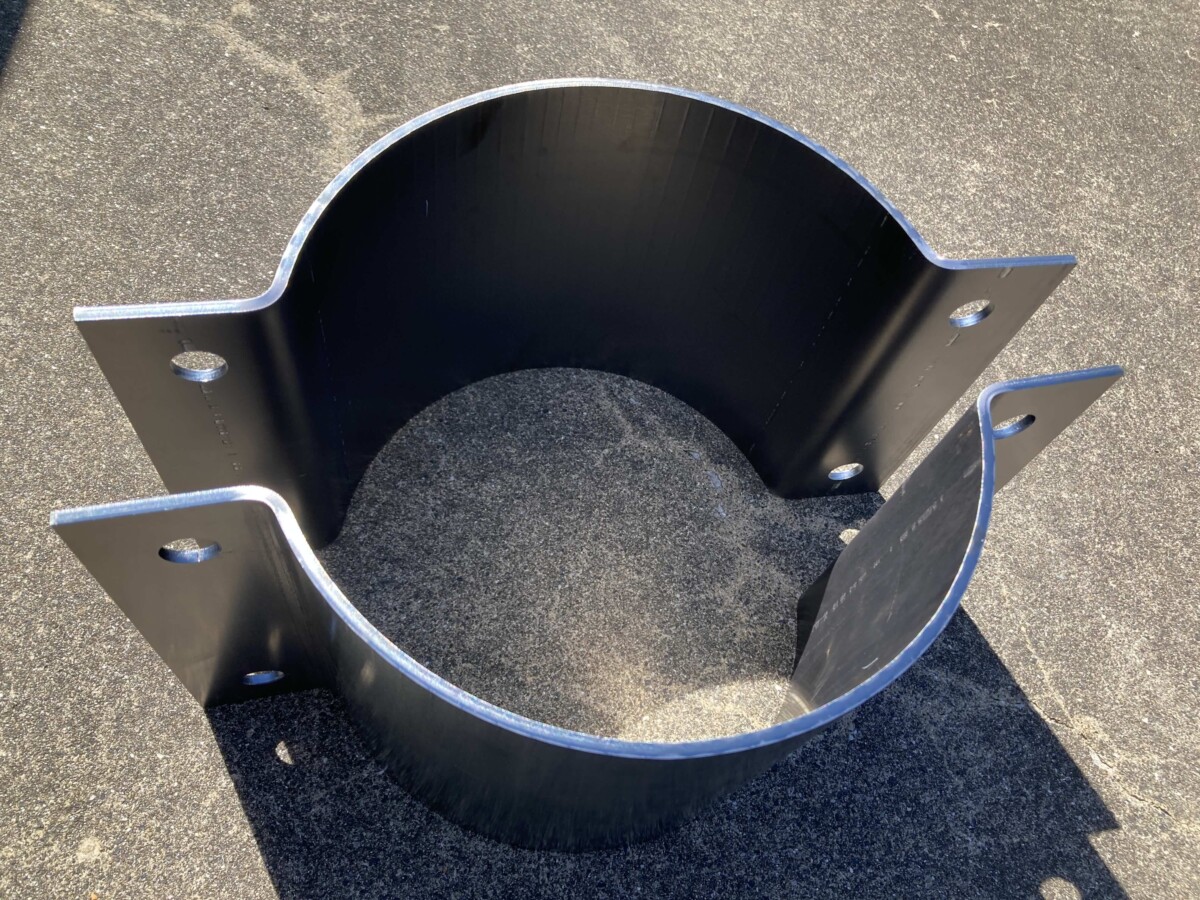

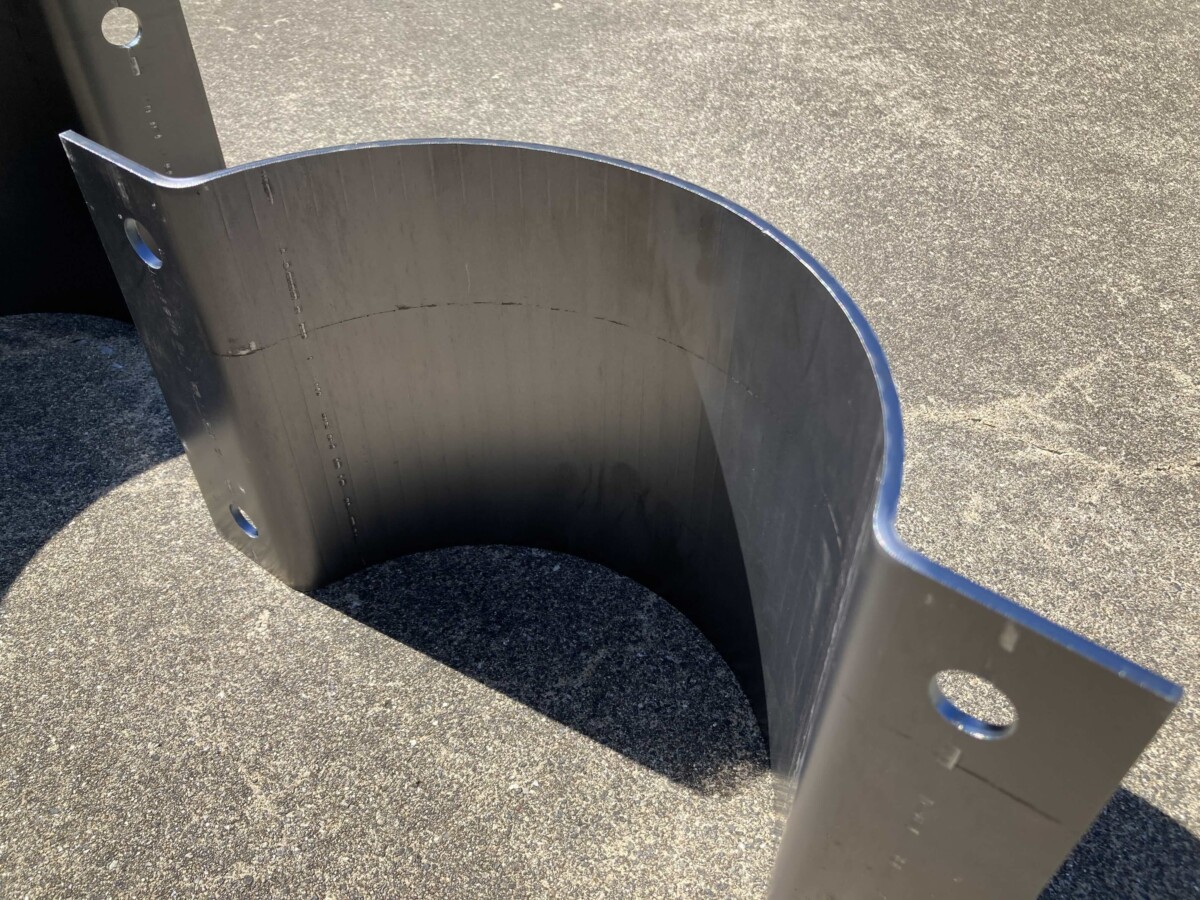

SS400で板厚4.5㎜の鋼板を使用し「バンド曲げ」を行いました。
（板厚4.5㎜幅200㎜内径232φになるようにバンド曲げ）
同じ形状のバンド曲げが2枚で1組となって使用します。
パイプや丸鋼などが間に挟まり、バンド曲げに開いている穴にボルトを通してバンドどうしを固定します。
このバンド曲げはブレーキと呼ばれる加工機で5～10㎜ずつ曲げて製作されます。
ただブレーキの機械を持っているだけでなく、そのブレーキを使用して少しずつ曲げていく技術・経験を持っている方がいないと曲げられないです。
ご依頼いただいた客先でも、元々ブレーキでバンド曲げができる職人さんがいたようですが、高齢のためお辞めになり、代わりに加工ができる会社を探しておりました。
そのお話を聞き、曲げ加工が得意な当社の協力会社に依頼したところ加工可能ということで製作していただきました。
